电动卫生级蝶阀
总机电话:4009921168
分机:销售部按1,技术部按2,售后部按3,传真按9,人工服务按0
以下产品参数、图片仅供参考,以产品实物为准。更改设计,材料,规格无须事先通知之权利。
概述:
D971SI电动卫生级蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜 在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。广泛应用于如食品、 制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封材料耐老化、耐腐蚀,使用寿命长等特点。
技术参数和性能
电动执行机构技术参数 | 阀 体 参 数 | ||
电源 | AC110、220、380V/DC24、220V | 公称通径 | DN40~300mm |
输出力矩 | 50N·M~2000N·M | 公称压力 | PN1.0、1.6MPa |
任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 304、316、316L不锈钢 |
动作范围 | 0~90°±5° | 阀体材质 | 304、316、316L不锈钢 |
动作时间 | 15秒/30秒/60秒 | 阀板材质 | 304、316、316L不锈钢 |
环境温度 | -30°~60° | 阀座密封 | 硅橡胶,氟橡胶,聚四氟乙烯 |
手动操作 | 附带手柄操作 | 连接形式 | 对夹式、快装式、卡箍式、外螺纹、焊接式等 |
限 位 | 电气、机械二重限位 | 温度 | 硅橡胶-70~+150℃、氟橡胶-23~+150℃、F4-30~+150℃ |
防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 空气、水、蒸气、油品等 |
输入信号 | 0-10,1-5VDC/4-20mA(智能型) | 特点 | 表面光洁、无二次污染、寿命长 |

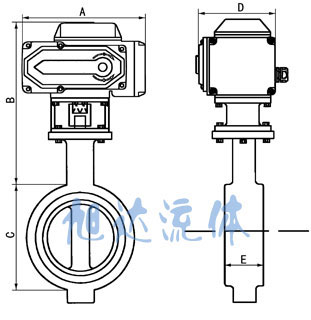

公称通径DN | A | B | C | D | E | 额定功率 | 额定电流 |
压力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | ||
40 | 155 | 292 | 85 | 104 | 38 | 15W | 0.2A |
50 | 155 | 302 | 95 | 104 | 39 | 15W | 0.2A |
65 | 155 | 314 | 107 | 104 | 42 | 15W | 0.2A |
80 | 155 | 328 | 125 | 104 | 43 | 15W | 0.2A |
100 | 208 | 360 | 156 | 115 | 46 | 25W | 0.5A |
125 | 208 | 381 | 180 | 115 | 48 | 25W | 0.5A |
150 | 208 | 406 | 205 | 115 | 56 | 25W | 0.5A |
200 | 256 | 458 | 252 | 127 | 60 | 50W | 0.8A |
250 | 256 | 514 | 315 | 127 | 68 | 50W | 0.8A |
300 | 256 | 568 | 350 | 127 | 78 | 90W | 1.0A |
注:其他连接方式请与我们联系。
订货说明1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
