气动卫生级球阀
总机电话:4009921168
分机:销售部按1,技术部按2,售后部按3,传真按9,人工服务按0
以下产品参数、图片仅供参考,以产品实物为准。更改设计,材料,规格无须事先通知之权利。
概述:
Q681F气动卫生级球阀,皆经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处 理,采用了全包的F4密封,没有死角且容易清洗。阀体采用 316不锈钢精制而成,流道内壁0.5um(240Grit)电子抛光,保持流体畅通无阻。密封面采用的全 包PTFE没有死角,保证卫生。广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和 水处理工程等领域。
技术参数和性能
GTD/ATD气动执行机构技术参数 | 阀 体 参 数 | ||
类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | 15~102mm |
气源压力 | 双作用:2-8bar/单作用:4-8bar | 公称压力 | PN1.0MPa |
输出力矩 | 双作用:4N·M~10560N·M | 阀轴材质 | 不锈钢 |
单作用:7N·M~2668N·M | 阀体材质 | 304/316/316L不锈钢 | |
工作温度 | 常温型:-20℃~80℃(丁腈橡胶O型圈) | 球体材质 | 304/316/316L不锈钢 |
高温型:-20℃~160℃(氟橡胶O型圈) | 阀座密封 | PTFE | |
动作范围 | 0~90°±5° | 温 度 | PTFE≤180℃ |
接口螺纹 | GTD40~GTD83/ATD50~ATD88 G1/8″ | 连接方式 | 快装式、焊接式、螺纹式 |
GTD110~GTD350/ATD100~200 G1/4″ | 适用介质 | 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 | |
阀位信号 | 定位器:4~20mA/回信器:全开全关信号 | 特 点 | 安全卫生,密封好、使用寿命长 |

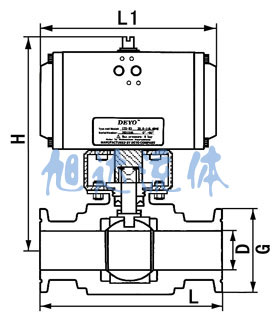

通径Ø | G | L1 | L | D | H | 执行器型号 |
15 | 34 | 130 | 100 | 12.7 | 152 | GTD-52 |
20 | 50.5 | 130 | 100 | 17.2 | 156 | GTD-52 |
25 | 50.5 | 140 | 120 | 25 | 180 | GTD-63 |
32 | 50.5 | 140 | 130 | 31.8 | 208 | GTD-63 |
38 | 50.5 | 140 | 150 | 35.6 | 218 | GTD-63 |
51 | 64 | 170 | 200 | 48.6 | 226 | GTD-75 |
63 | 77.5 | 186 | 210 | 60.3 | 240 | GTD-83 |
76 | 91 | 186 | 220 | 72.9 | 286 | GTD-83 |
89 | 106 | 225 | 260 | 88.9 | 298 | GTD-100 |
102 | 119 | 254 | 320 | 101.6 | 336 | GTD-110 |
1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
