气动卫生级蝶阀
总机电话:4009921168
分机:销售部按1,技术部按2,售后部按3,传真按9,人工服务按0
以下产品参数、图片仅供参考,以产品实物为准。更改设计,材料,规格无须事先通知之权利。
概述:
D671XD气动卫生级蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的 污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。广泛应用于如食品、制药 、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
技术参数和性能

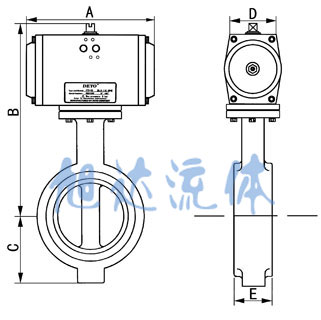

GTD/ATD气动执行机构技术参数 | 阀 体 参 数 | ||
类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN20~200mm |
气源压力 | 双作用:2-8bar/单作用:4-8bar | 公称压力 | PN1.0、1.6MPa |
输出力矩 | 双作用:4N·M~10560N·M | 阀轴材质 | 304/316/316L不锈钢 |
单作用:7N·M~2668N·M | 阀体材质 | 304/316/316L不锈钢 | |
工作温度 | 常温型:-20℃~80℃(丁腈橡胶O型圈) | 阀板材质 | 304/316/316L不锈钢 |
高温型:-20℃~160℃(氟橡胶O型圈) | 阀座密封 | 硅胶、PTFE | |
动作范围 | 0~90°±5° | 结构形式 | 中线型 、快装型、螺纹型、焊接型 |
接口螺纹 | GTD40~GTD83/ATD50~ATD88 G1/8″ | 温度 | 硅胶、PTFE≤150℃ |
GTD110~GTD350/ATD100~200 G1/4″ | 适用介质 | 食品、药品、酒类,乳类、饮料 | |
阀位信号 | 定位器:4~20mA/回信器:全开全关信号 | 特点 | 重量轻、操作力矩小、拆装方便、耐老化 |
公称通径DN | A | B | C | D | E | 执行器型号 |
压力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | (仅供参考) |
40 | 185 | 282 | 63 | 104 | 32 | GTD-50 |
50 | 185 | 286 | 63 | 104 | 43 | GTD-50 |
65 | 185 | 295 | 70 | 104 | 46 | GTD-63 |
80 | 185 | 300 | 89 | 104 | 46 | GTD-63 |
100 | 215 | 350 | 106 | 115 | 52 | GTD-83 |
125 | 265 | 392 | 120 | 115 | 56 | GTD-83 |
150 | 265 | 430 | 132 | 115 | 56 | GTD-110 |
200 | 300 | 443 | 164 | 127 | 60 | GTD-127 |
1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
