气动硬密封法兰蝶阀
总机电话:4009921168
分机:销售部按1,技术部按2,售后部按3,传真按9,人工服务按0
以下产品参数、图片仅供参考,以产品实物为准。更改设计,材料,规格无须事先通知之权利。
概述:
D643H气动硬密封蝶阀采用三维偏心结构,蝶板为软硬层叠式金属片,具有金属硬密封和弹性密封的双重优点。具有双向密封功能,安装时 不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上,做调节流量和截断流体使用。
技术参数和性能
GTD/ATD气动执行机构技术参数 | 阀 体 参 数 | ||
类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN50~400mm |
气源压力 | 双作用:2-8bar/单作用:4-8bar | 公称压力 | PN1.6、2.5MPa |
输出力矩 | 双作用:4N·M~10560N·M | 阀轴材质 | 碳素钢、304/316/316L不锈钢 |
单作用:7N·M~2668N·M | 阀体材质 | 碳素钢、合金钢、不锈钢 | |
工作温度 | 常温型:-20℃~80℃(丁腈橡胶O型圈) | 阀板材质 | 碳素钢、合金钢、不锈钢 |
高温型:-20℃~160℃(氟橡胶O型圈) | 阀座密封 | 不锈钢 | |
动作范围 | 0~90°±5° | 结构形式 | 三维偏心 |
接口螺纹 | GTD40~GTD83/ATD50~ATD88 G1/8″ | 温度 | ≤425℃ |
GTD110~GTD350/ATD100~200 G1/4″ | 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |
阀位信号 | 定位器:4~20mA/回信器:全开全关信号 | 特点 | 零泄漏、使用寿命长、便于安装、耐高温高压 |

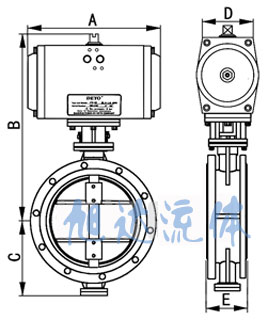

公称通径DN | A | B | C | D | E | 执行器型号 |
压力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 仅供参考 |
50 | 140 | 353 | 112 | 60 | 108 | GTD-63 |
65 | 186 | 362 | 115 | 65 | 112 | GTD-83 |
80 | 186 | 368 | 120 | 65 | 114 | GTD-83 |
100 | 254 | 392 | 138 | 90 | 127 | GTD-110 |
125 | 296 | 407 | 165 | 103 | 140 | GTD-127 |
150 | 296 | 446 | 175 | 103 | 140 | GTD-127 |
200 | 384 | 489 | 208 | 118 | 152 | GTD-160 |
250 | 501 | 514 | 243 | 128 | 250 | GTD-190 |
300 | 533 | 568 | 283 | 135 | 270 | GTD-210 |
350 | 589 | 629 | 310 | 159 | 290 | GTD-255 |
400 | 638 | 662 | 340 | 196 | 310 | GTD-300 |
1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
