电动卫生级快接蝶阀
总机电话:4009921168
分机:销售部按1,技术部按2,售后部按3,传真按9,人工服务按0
以下产品参数、图片仅供参考,以产品实物为准。更改设计,材料,规格无须事先通知之权利。
概述:
D981X电动卫生级快接蝶阀采用标准电子抛光,阀体表面光滑确保清洁,无介质积存区域,不会产生潜在的污染。电动卫生级快接蝶阀拆装快速,使阀门打开和维修快捷容易,使过程停机时间缩短。 电动卫生级快接蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
产品特点
1、电动卫生级快接蝶阀阀体、阀板采用304/316/316L材料,表面抛光
2、电动卫生级快接蝶阀硅胶阀座是无毒而卫生
3、电动卫生级快接蝶阀流道内壁经过240Grit抛光
4、电动卫生级快接蝶阀内部流道没有死角,易清洗
技术参数和性能
SDV系列电动执行器技术参数 | D981X电动卫生级快接蝶阀阀体参数 | ||
电源 | AC110、220、380V/DC24、220V | 公称通径 | 20~108mm |
输出力矩 | 50N·M~2000N·M | 公称压力 | PN1.0MPa |
任选功能 | 开关型、触点型、开度信号、智能调节型 | 阀轴材质 | 304、316、316L不锈钢 |
动作范围 | 0~90°±5° | 阀体材质 | 304、316、316L不锈钢 |
动作时间 | 15秒/30秒/60秒 | 阀板材质 | 304、316、316L不锈钢 |
环境温度 | -30°~60° | 阀座密封 | 硅橡胶,氟橡胶 |
手动操作 | 附带手柄操作 | 连接形式 | 对夹式、快装式、卡箍式、外螺纹、焊接式等 |
限 位 | 电气、机械二重限位 | 温度 | 硅橡胶-70~+150℃、氟橡胶-23~+150℃ |
防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 食品、药品、酒精、饮料等 |
输入信号 | 0-10,1-5VDC/4-20mA(智能调节型) | 特点 | 表面光洁、无二次污染、寿命长 |

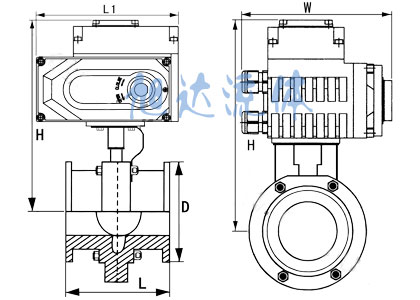

外形尺寸(快接式)
公称通径DN | L1 | H | W | L | D | 额定功率 | 额定电流 |
20 | 119 | 187 | 110 | 60 | 50.5 | 15W | 0.2A |
25 | 119 | 187 | 110 | 60 | 50.5 | 15W | 0.2A |
32 | 119 | 187 | 110 | 60 | 50.5 | 15W | 0.2A |
38 | 119 | 191 | 110 | 70 | 50.5 | 15W | 0.2A |
51 | 155 | 199 | 132 | 76 | 64 | 15W | 0.2A |
63 | 155 | 205 | 132 | 80 | 77.5 | 15W | 0.2A |
76 | 155 | 213 | 132 | 84 | 91 | 15W | 0.2A |
89 | 155 | 218 | 132 | 90 | 106 | 15W | 0.2A |
102 | 208 | 231 | 165 | 104 | 119 | 25W | 0.5A |
108 | 208 | 234 | 165 | 108 | 119 | 25W | 0.5A |
订货说明
1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
