F745X隔膜式遥控浮球阀
总机电话:4009921168
分机:销售部按1,技术部按2,售后部按3,传真按9,人工服务按0
以下产品参数、图片仅供参考,以产品实物为准。更改设计,材料,规格无须事先通知之权利。
一、概述
F745X隔膜式遥控浮球阀是兼具多种功能的水力操作式阀门。主要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主阀由浮球导阀控制打开进水口向水池注水,实现自动补水。液位控制精确,不受水压干扰;隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装、维护、调试、检查方便,使用寿命长。隔膜式阀门性能可靠、强度高、动作平稳。关闭严密可靠,阀体采用流线型设计,流体阻力小,流量大;使用维护方便,主阀安装在水池外面,调试检验方便,维修简单。
二、特点
1、关闭严密可靠。采用牢固的O型环密钓,利用液压控制原理,使滑盘关闭力与进水压力成正比,密列可靠性高。
2、过流量大。阀体采用全通道流线型设计.流体阻力小,流量大。
3、运行安全。利用水力操作,可自动控制水塔或水池的液面,液位控制准确度高。
4使用维护方便。主阀安装在水池外面,调试检查方便,维修简单。
1、公称压力:1.0MPa、1 6MPa、2.5MPa
2、适用介质:水

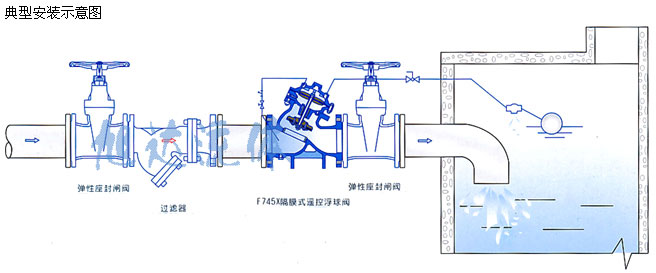

四、安装示意图

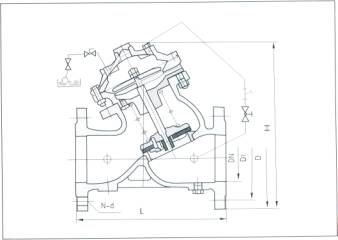

五、主要结构尺寸
DN |
L |
H |
D |
D1 |
n-d |
1.0MPa |
1.6MPa |
2.5MPa |
1.OMPa |
1.6MPa |
2.SMPa |
1.OMPa |
1.6MPa |
2.5MPa |
50 |
205 |
300 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
4-18 |
4-18 |
65 |
222 |
337 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
4-18 |
8-18 |
80 |
241 |
467 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
8-18 |
8-18 |
100 |
292 |
520 |
220 |
220 |
220 |
180 |
180 |
190 |
8-18 |
8-18 |
8-22 |
125 |
330 |
580 |
250 |
250 |
235 |
210 |
210 |
220 |
8-18 |
8-18 |
8-26 |
150 |
415 |
640 |
285 |
285 |
270 |
240 |
240 |
250 |
8-22 |
8-22 |
8-26 |
200 |
457 |
778 |
340 |
340 |
300 |
295 |
295 |
310 |
8-22 |
12-22 |
12-26 |
250 |
533 |
889 |
395 |
405 |
360 |
350 |
355 |
370 |
12-22 |
12-26 |
12-30 |
300 |
610 |
1010 |
445 |
460 |
425 |
400 |
410 |
430 |
12-22 |
12-26 |
16-30 |
350 |
686 |
1037 |
505 |
520 |
485 |
460 |
470 |
490 |
16-22 |
16-26 |
16-33 |
400 |
762 |
1264 |
565 |
580 |
555 |
515 |
525 |
550 |
16-26 |
16-30 |
16-36 |
450 |
864 |
1294 |
615 |
640 |
620 |
565 |
585 |
600 |
20-26 |
20-30 |
20-36 |
500 |
914 |
1324 |
670 |
715 |
670 |
620 |
650 |
660 |
20-26 |
20 33 |
20-36 |
600 |
1067 |
1600 |
780 |
840 |
730 |
725 |
770 |
|
20-30 |
20-36 |
|
700 |
1300 |
1750 |
895 |
910 |
|
840 |
840 |
|
24-30 |
24-36 |
|
800 |
1450 |
1900 |
1015 |
1025 |
|
950 |
950 |
|
24-33 |
24-39 |
|
900 |
1650 |
2100 |
1115 |
|
|
1050 |
|
|
28-33 |
|
|
1000 |
1800 |
2400 |
1230 |
|
|
1160 |
|
|
|
|
