防爆电动三通球阀Q9E45F
总机电话:4009921168
分机:销售部按1,技术部按2,售后部按3,传真按9,人工服务按0
以下产品参数、图片仅供参考,以产品实物为准。更改设计,材料,规格无须事先通知之权利。
概述:
Q9E44/5F防爆电动三通球阀可为L形和T形,L形(Q9E44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q9E45F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。
技术参数和性能
HQ系列电动执行机构技术参数 |
阀 体 参 数 | ||
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN15~200mm |
输出力矩 |
80N·M~3000N·M |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
任选功能 |
开关型、调节型 |
阀轴材质 |
不锈钢 |
动作范围 |
0~90°±5° |
阀体材质 |
球墨铸铁、碳钢、304/316/316L不锈钢 |
电 机 |
全封闭鼠笼式感应电机 |
球体材质 |
304/316/316L不锈钢 |
环境温度 |
-20℃~70℃ |
阀座密封 |
PTFE、PPL、金属密封 |
手动操作 |
机械离合机构 |
温 度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
自锁装置 |
蜗轮、蜗杆机构提供自锁 |
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
防护等级 |
Exd Ⅱ BT4 IP67 | ||
输入信号 |
0-10,1-5VDC/4-20mA(智能型) |
特 点 |
连线简单、流向切换、阻力小、动作稳定 |

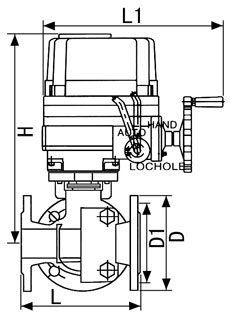

外形尺寸
公称通径DN |
L |
L1 |
H |
D |
D1 |
额定功率 |
压力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
|
15 |
150 |
258 |
277 |
95 |
65 |
15W |
20 |
160 |
258 |
282 |
105 |
75 |
15W |
25 |
180 |
258 |
295 |
115 |
86 |
15W |
32 |
200 |
258 |
302 |
140 |
100 |
15W |
40 |
220 |
258 |
310 |
150 |
110 |
15W |
50 |
240 |
258 |
319 |
165 |
125 |
15W |
65 |
260 |
338 |
381 |
185 |
145 |
40W |
80 |
280 |
338 |
391 |
200 |
160 |
40W |
100 |
320 |
368 |
452 |
215/230 |
180/190 |
90W |
125 |
380 |
368 |
500 |
245/270 |
210/220 |
90W |
150 |
440 |
368 |
519 |
280/300 |
240/250 |
90W |
200 |
550 |
410 |
595 |
335/360 |
295/310 |
180W |
