气动不锈钢蝶阀D671F-16
总机电话:4009921168
分机:销售部按1,技术部按2,售后部按3,传真按9,人工服务按0
以下产品参数、图片仅供参考,以产品实物为准。更改设计,材料,规格无须事先通知之权利。
概述:
D671F气动衬氟蝶阀采用氟塑料衬里技术,与液体接触的过流部件全部为氟塑料,适用在 -50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂及其它腐蚀性气体、液体介质的各种工业管路上使用。
技术参数和性能
GTD/ATD气动执行机构技术参数 |
阀 体 参 数 | ||
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN40~400mm |
气源压力 |
双作用:2-8bar/单作用:4-8bar |
公称压力 |
PN1.0、1.6MPa |
输出力矩 |
双作用:4N·M~10560N·M |
阀轴材质 |
碳素钢、不锈钢、衬F46 |
单作用:7N·M~2668N·M |
阀体材质 |
碳素钢、不锈钢 | |
工作温度 |
常温型:-20℃~80℃(丁腈橡胶O型圈) |
阀板材质 |
304/316/316L不锈钢 、衬F46,F4 |
高温型:-20℃~160℃(氟橡胶O型圈) |
阀座密封 |
F46、F2、PP | |
动作范围 |
0~90°±5° |
结构形式 |
中线型、无销型 |
接口螺纹 |
GTD40~GTD83/ATD50~ATD88 G1/8″ |
温度 |
-50℃~150℃ |
GTD110~GTD350/ATD100~200 G1/4″ |
适用介质 |
各种有机酸、强酸、强氧化剂 | |
阀位信号 |
定位器:4~20mA/回信器:全开全关信号 |
特点 |
耐腐蚀、维修方便、流量大、流阻小 |

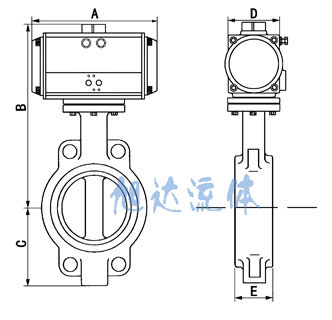

外形尺寸
公称通径DN |
A |
B |
C |
D |
E |
执行器型号 |
压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
(仅供参考) |
40 |
185 |
282 |
63 |
104 |
32 |
SDY-50 |
50 |
185 |
286 |
63 |
104 |
43 |
SDY-50 |
65 |
185 |
295 |
70 |
104 |
46 |
SDY-50 |
80 |
185 |
300 |
89 |
104 |
46 |
SDY-50 |
100 |
215 |
350 |
106 |
115 |
52 |
SDY-85 |
125 |
265 |
392 |
120 |
115 |
56 |
SDY-85 |
150 |
265 |
430 |
132 |
115 |
56 |
SDY-85 |
200 |
300 |
443 |
164 |
127 |
60 |
SDY-95 |
250 |
340 |
491 |
200 |
127 |
68 |
SDY-110 |
300 |
380 |
565 |
238 |
127 |
78 |
SDY-125 |
350 |
485 |
650 |
280 |
164 |
78 |
SDY-160 |
400 |
485 |
703 |
302 |
164 |
102 |
SDY-160 |
