概述:
D671X气动蝶阀具有体积小、轻便宜人、性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
技术参数和性能
GTD/ATD气动执行机构技术参数 |
阀 体 参 数 | ||
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN40~500mm |
气源压力 |
双作用:2-8bar/单作用:4-8bar |
公称压力 |
PN1.0、1.6MPa |
输出力矩 |
双作用:4N·M~10560N·M |
阀轴材质 |
碳钢、304/316/316L不锈钢 |
单作用:7N·M~2668N·M |
阀体材质 |
球墨铸铁、 碳钢、不锈钢 | |
工作温度 |
常温型:-20℃~80℃(丁腈橡胶O型圈) |
阀板材质 |
球墨铸铁、304/316/316L不锈钢 、尼龙 |
高温型:-20℃~160℃(氟橡胶O型圈) |
阀座密封 |
EPDM、NBR、耐磨橡胶 | |
动作范围 |
0~90°±5° |
结构形式 |
中线型 、无销型 |
接口螺纹 |
GTD40~GTD83/ATD50~ATD88 G1/8″ |
温度 |
EPDM≤80℃;NBR≤68℃ |
GTD110~GTD350/ATD100~200 G1/4″ |
适用介质 |
水、空气、天然气 | |
阀位信号 |
定位器:4~20mA/回信器:全开全关信号 |
特点 |
用途广、整体造价低、流量大、流阻小 |

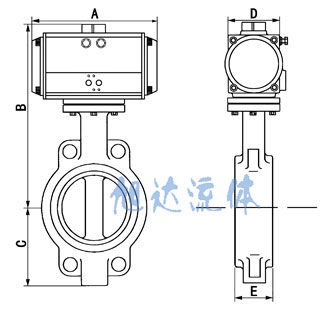

外形尺寸
公称通径DN |
A |
B |
C |
D |
E |
执行器型号 |
压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
(仅供参考) |
40 |
185 |
282 |
63 |
104 |
32 |
SDY-50 |
50 |
185 |
286 |
63 |
104 |
43 |
SDY-50 |
65 |
185 |
295 |
70 |
104 |
46 |
SDY-50 |
80 |
185 |
300 |
89 |
104 |
46 |
SDY-50 |
100 |
215 |
350 |
106 |
115 |
52 |
SDY-65 |
125 |
265 |
392 |
120 |
115 |
56 |
SDY-85 |
150 |
265 |
430 |
132 |
115 |
56 |
SDY-85 |
200 |
300 |
443 |
164 |
127 |
60 |
SDY-95 |
250 |
340 |
491 |
200 |
127 |
68 |
SDY-110 |
300 |
380 |
565 |
238 |
127 |
78 |
SDY-125 |
350 |
485 |
650 |
280 |
164 |
78 |
SDY-160 |
400 |
485 |
703 |
302 |
164 |
102 |
SDY-160 |
450 |
589 |
811 |
335 |
164 |
114 |
GTD-255 |
500 |
638 |
895 |
360 |
164 |
127 |
GTD-300 |
