GT气动高温球阀QJ641M-16
总机电话:4009921168
分机:销售部按1,技术部按2,售后部按3,传真按9,人工服务按0
以下产品参数、图片仅供参考,以产品实物为准。更改设计,材料,规格无须事先通知之权利。
概述:
Q641M/PPL-16气动高温球阀阀体设计采用国际流行的一体式结构,比二瓣式球阀中部减少泄漏点。阀杆采用倒装双密封,完全避免泄漏。阀杆处密封填料、调整垫,均采用回弹性强、耐温、耐磨,耐压、耐腐蚀、自润滑性能良好、无毒型高新复合材料。电动高温球阀可替代闸阀、排污阀、柱塞阀、截止阀使用,便于原管道阀门的更换安装。我公司生产有多种结构长度的球阀,可满足用户的各种需求。
技术参数和性能
GTD/ATD气动执行机构技术参数 |
阀 体 参 数 | ||
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN15~200mm |
气源压力 |
双作用:2-8bar/单作用:4-8bar |
公称压力 |
PN1.6、2.5MPa |
输出力矩 |
双作用:4N·M~10560N·M |
阀轴材质 |
碳素钢、不锈钢 |
单作用:7N·M~2668N·M |
阀体材质 |
球墨铸铁、碳素钢、304/316/316L不锈钢 | |
工作温度 |
常温型:-20℃~80℃(丁腈橡胶O型圈) |
球体材质 |
304/316/316L不锈钢 |
高温型:-20℃~160℃(氟橡胶O型圈) |
阀座密封 |
高强度耐磨碳结石墨(M)、PPL | |
动作范围 |
0~90°±5° |
温 度 |
M≤300℃、PPL≤350℃ |
接口螺纹 |
GTD40~GTD83/ATD50~ATD88 G1/8″ |
适用介质 |
水、石油、导热油、蒸汽、高温气体、浆料、强氧化性介质等 |
GTD110~GTD350/ATD100~200 G1/4″ | |||
阀位信号 |
定位器:4~20mA/回信器:全开全关信号 |
特 点 |
耐高温、一体化结构、阻力小、多种长度 |

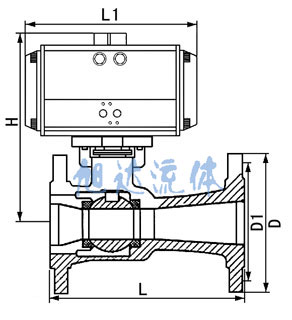

外形尺寸
公称通径DN |
L |
L1 |
H |
D |
D1 |
执行器型号 |
压力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
仅供参考 |
15 |
130 |
140 |
182 |
95 |
65 |
ATD-50 |
20 |
150 |
140 |
186 |
105 |
75 |
ATD-50 |
25 |
160 |
158 |
208 |
115 |
86 |
ATD-63 |
32 |
180 |
158 |
212 |
136 |
100 |
ATD-63 |
40 |
200 |
210 |
269 |
146 |
110 |
ATD-75 |
50 |
230 |
248 |
295 |
160 |
125 |
ATD-88 |
65 |
290 |
248 |
306 |
180 |
145 |
ATD-88 |
80 |
310 |
268 |
329 |
195 |
160 |
ATD-100 |
100 |
350 |
345 |
384 |
215/230 |
180/190 |
ATD-125 |
125 |
400 |
410 |
420 |
245/270 |
210/220 |
ATD-145 |
150 |
480 |
438 |
440 |
280/300 |
240/250 |
ATD-160 |
200 |
600 |
487 |
506 |
335/360 |
295/310 |
ATD-190 |
