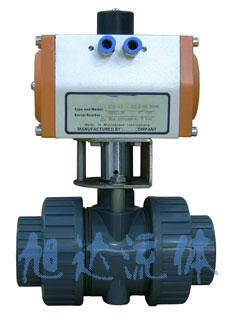

气动UPVC球阀气动塑料球阀

概述：

UQ621F气动UPVC球阀采用双由令承插连接，不须使用特殊工具即可快速装配。具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。阀体材质耐腐蚀性强、重量轻、应用范围广。例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。

技术参数和性能

GTD/ATD气动执行机构技术参数		阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	DN15～100mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.0MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	UPVC、CPVC、PP、PVDF、ABS
输出力矩	单作用：7N·M～2668N·M	阀体材质	UPVC、CPVC、PP、PVDF、ABS
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	球体材质	UPVC、CPVC、PP、PVDF、ABS
工作温度	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	PTFE
动作范围	0～90°±5°	温度	0℃～+60℃
接口螺纹	GTD40～GTD83/ATD50～ATD88 G1/8″	适用介质	双油令、法兰
接口螺纹	GTD110～GTD350/ATD100～200 G1/4″		食品工业、石化和与PVC相匹配的各种流体
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	结构紧凑、体积小、重量轻、安装方便

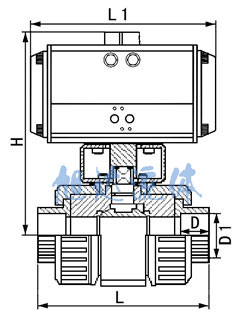

外形尺寸

公称通径DN		15	20	25	32	40	50	65	80	100
CNS	D1	22.4	26.4	34.5	42.5	48.6	60.6	76.7	89.7	115
CNS	D	31	37	44	54	65	79	92	108	146
ANSI	D1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76
ANSI	D	31	37	44	54	65	79	92	108	146
DIN	D1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	D	31	37	44	54	65	79	92	108	146
JIS	D1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7
JIS	D	31	37	44	54	65	79	92	108	146
L		112	132	144	167	172	206	273	303	333
L1		104	130	130	140	140	186	186	254	254
H		151	158	162	198	198	225	278	307	362
重量		1.2KG	1.4KG	1.6KG	2.4KG	2.7KG	5.1KG	5.6KG	11.4KG	13.6KG
执行器型号		GTD-40	GTD-52	GTD-52	GTD-63	GTD-63	GTD-83	GTD-83	GTD-110	GTD-110
